630噸三梁四柱液壓機

630噸三梁四柱液壓機是一款比較常見的液壓機，采用四柱式結構，性能穩定，結構緊湊，由主機、液壓系統和控制系統組成，用于可塑型材料的壓制成型，如熱鍛成型，粉末成型，拉伸成型以及沖壓成型，模壓成型工藝。本機具有獨立的動力系統和數控電氣系統，采用一鍵操作，按鈕集中控制，可實現全自動、手動及半自動工作方式，液壓機工作壓力、壓制速度、工作行程等參數均可根據生產工藝進行調整，整體壓力可調，行程可調，配合合適的模具，即可進行工件加工。

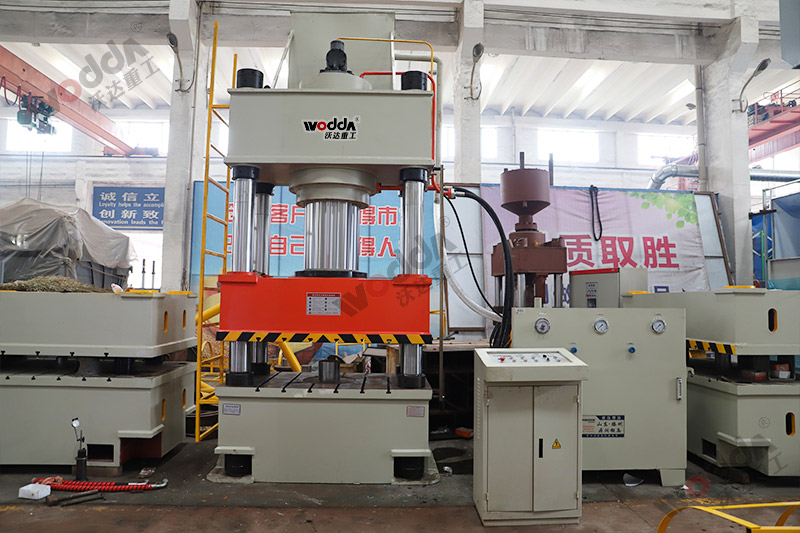

630噸三梁四柱液壓機

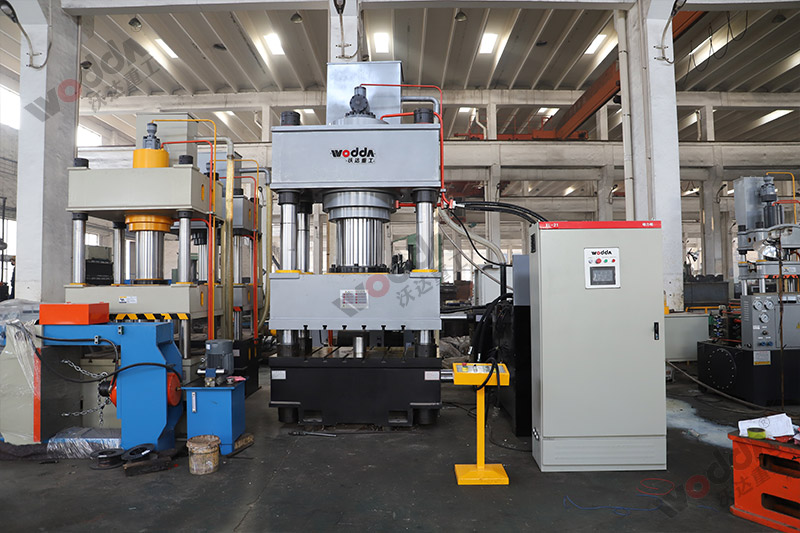

630噸三梁四柱液壓機車間實物

1、630噸三梁四柱液壓機主要用途和特點

1.主要用途

主要用于金屬材料沖裁、拉伸、汽車零部件、粉末制品成型、塑料模殼、玻璃鋼制品成型等一系列成型產品。工藝動作：滑塊快下慢下加壓保壓延時-卸壓延時-回程，可根據客戶要求定制各種工藝。

1.630噸三梁四柱液壓機特點

1）本機器的控制系統設有手動、半自動兩種工作方式。

2）液壓系統采用二通插裝閥集成系統，電器系統采用集成電路控制（也可選配PLC可編程控制器）。

3）本機的動力系統安裝在地面上，便于維護、維修。

4）本機設有獨立可移動控制柜，方便操作。

5）本機可限壓、限程、定位、工藝動作

2、630噸三梁四柱液壓機使用條件

1）工作環境溫度0~40℃

2）動力電源：三相四線制380V

3）電壓波動范圍：380V;10％

4）液壓系統使用介質：46# 抗磨液壓油

3、630噸三梁四柱液壓機技術參數

注：以上參數僅供參考，機器實際參數請以山東沃達重工徐經理18963222388（微信同號）技術方案為準。

4、630噸三梁四柱液壓機結構概述

本機器由主機、液壓系統、電控系統組成。

1）主機

630噸三梁四柱液壓機主機部分包括機身和油缸。

a.機身

機身由上橫梁、下橫梁、滑塊、立柱及螺母等組成，上、下橫梁用四根立柱及螺母緊固地連接在一起，組成一個剛性的框架。滑塊以立柱為導向，沿立柱上下滑動。滑塊的上下導套，配有防塵圈，防止塵垢劃傷柱面。在滑梁及下橫梁上，開有T型槽（具體尺寸需方提出）。立柱螺母可調節工作臺面的不平衡度及工作臺與活塞的不垂直度。大件均采用大型數控落地鏜銑床和高精度數控龍門刨銑機床的精密加工，三梁四柱結構經計算機優化，進行有限元分析，設備強度性高，且外形美觀。

b.油缸

主缸采用活塞缸結構，用螺栓固定在上橫梁中心孔內。缸體經過滾壓處理，活塞桿經過調質，表面經過鍍硬鉻拋光處理，耐磨、美觀、耐腐蝕。

2)液壓控制系統

1.液壓裝置

a.液壓動力站安裝形式：安裝在主機右側面地上，盡量減小噪音。

b.液壓動力站裝有油的過濾裝置。隔板將吸油區和回油區分開，加油口有過濾器，保證液壓油清潔度。

c.油箱液面高度由液體液位計顯示。

d.油缸充液系統：充液閥安裝于油缸底部，結構是常閉自吸式，滑塊快速下行時，靠自重下降吸開充液閥，從充液油箱吸油。

e.管路選耐高壓無縫鋼管，管頭處采用高壓油管連接。

2.液壓控制系統

a.液壓系統額定工作壓力為25MPa ，元件額定壓力為31.5MPa 利于提高液壓系統零部件的壽命。

b.高壓主油泵選用國產優質---軸向柱塞泵，由電機驅動。通常主油泵電機組臥式安裝。

c.液壓控制系統采用二通插裝閥集成系統。具有油阻小、通流量大、抗污染、響應快、安全穩定性高以及控制方式靈活和維修方便維修方便等優點。

d.二通插裝閥集成設計，布局合理，便于制造，非常方便調試和維修。

e.液壓控制系統分別實現下列主要功能：

①泵頭控制回路;由單向閥、溢流閥組成，實現系統建壓和控制主泵過載、卸荷。

②主缸加壓回路;由二通插裝閥及其先導電磁控制，實現壓機加載力的無級調節。

③壓力設定回路;由主系統壓力閥調節，實現頂出缸的動作。

3）電器控制系統

630噸三梁四柱液壓機主控系統采用伺服集成電路控制系統，伺服系統操作柜上安裝各種按鈕，操作柜放置在液壓機旁邊的車間地面上，便于操縱和觀察。

a.電氣系統主控，可實現液壓機各種工藝動作循環；本機設有手動、半自動兩種工作方式，采用轉換開關轉換。

b.動力部分：控制總電源及各部電機的起停及保護開關。

c.控制部分：可完成該機的全部動作的控制操作。操作面板同時設有主機各部分動作的操作按鈕和功能轉換開關、各部電機的起停按鈕。

5、操作及控制

工作制度；手動/半自動兩種方式

6、潤滑裝置

630噸三梁四柱液壓機滑塊導向部分，采用手動潤滑泵控。
