500噸拖拉機配件拉伸液壓機是山東沃達重工為客戶定做的一款帶液壓墊裝置的500噸四柱拉伸液壓機，也叫單動薄板拉伸液壓機，機器顯著的特點就是液壓墊結構，也叫多桿頂出結構，工作臺布置了很多頂桿，用于不同形狀和深度的薄板材料的拉伸成型。
500噸四柱拉伸液壓機的工作壓力、壓制速度、行程均可根據工藝需要在規定的參數范圍內調節，本機具有獨立的動力機構個電氣系統，并采用PLC控制系統，可實現手動、半自動兩種操作方式，可實現定壓及定程兩種壓制方式。本系列液壓機適用于金屬件的拉伸成型，還可以用于金屬薄板的拉伸、彎曲、翻邊、成型、沖裁等工藝。

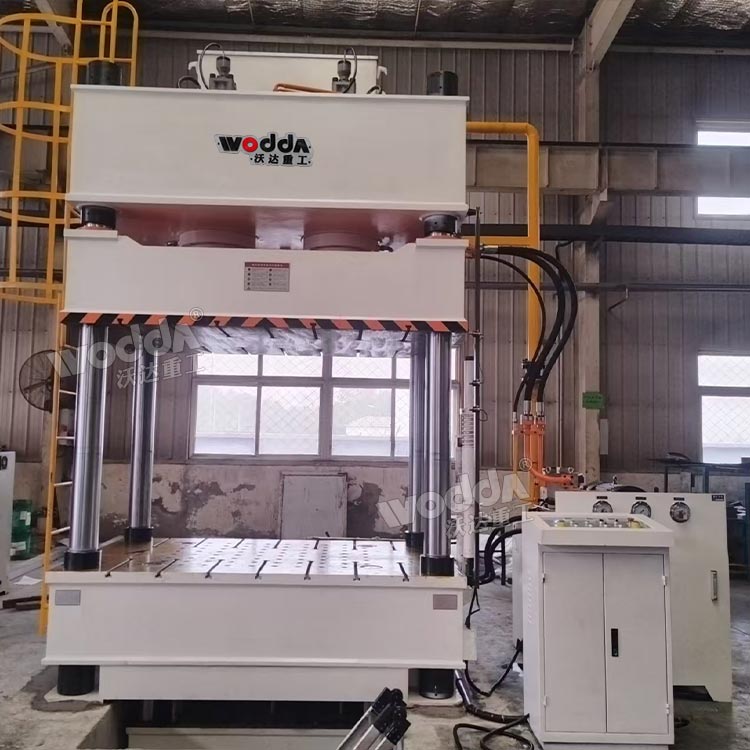

500噸四柱拉伸液壓機現場

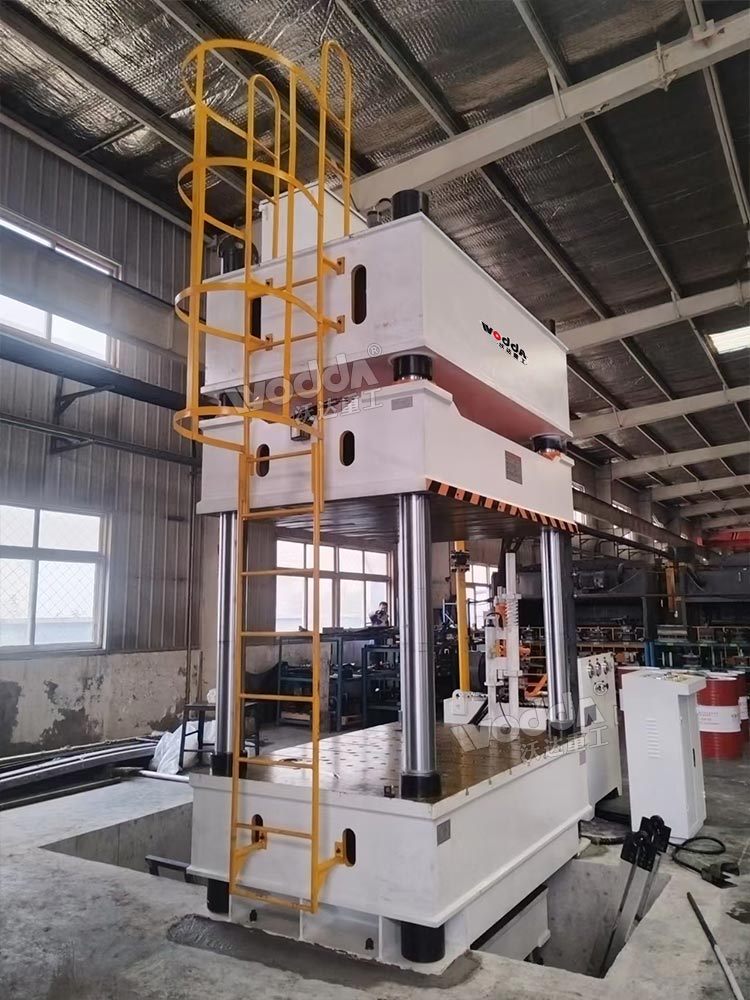

500噸單動薄板拉伸液壓機

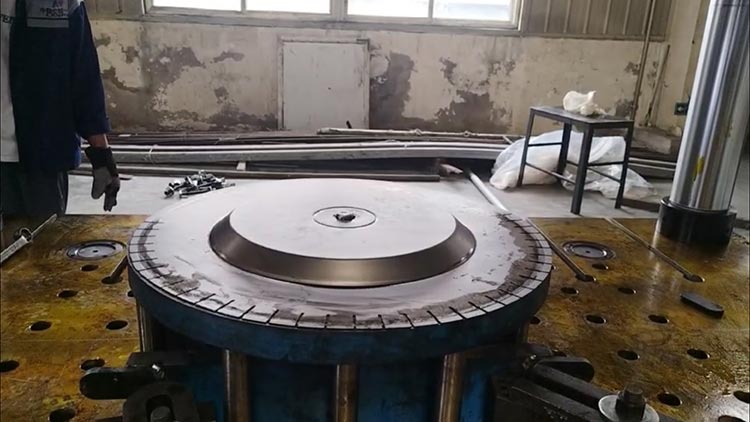

拖拉機配件
500噸四柱拉伸液壓機器由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來，構成整體。主機部分包括機身、主缸、液壓墊、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱等組成。現將個部分結構和作用分述如下：
1、主缸：機器的油缸為45#鋼，采用鍛造經處理后加工，延長機器的使用壽命。
2、上梁：焊接件，鋼板焊接而成，焊后震動時效消除內應力。
3、工作臺：焊接件，鋼板焊接而成，焊接后經震動時效，消除內應力，工作臺上平面加工有T型槽，用以固定模具。
4、滑動梁：焊接件，鋼板焊接而成，焊接后經震動時效，消除內應力。滑動梁四角立柱孔內裝有導套導向，下平面加工有T型槽以固定模具，上平面與主缸相連。橫梁防下滑插銷缸。
5、液壓系統：采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清等裝置；油箱為鋼板焊接結構，底部備有放油和排污的螺塞。
6、電器系統：機器設有獨立的電氣控制箱，集中控制整個機器的運轉。設備可配有光電保護裝置和急停按鈕，確保作業時人員和設備的安全。
7、操作系統：采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時定程、定壓的工藝要求。

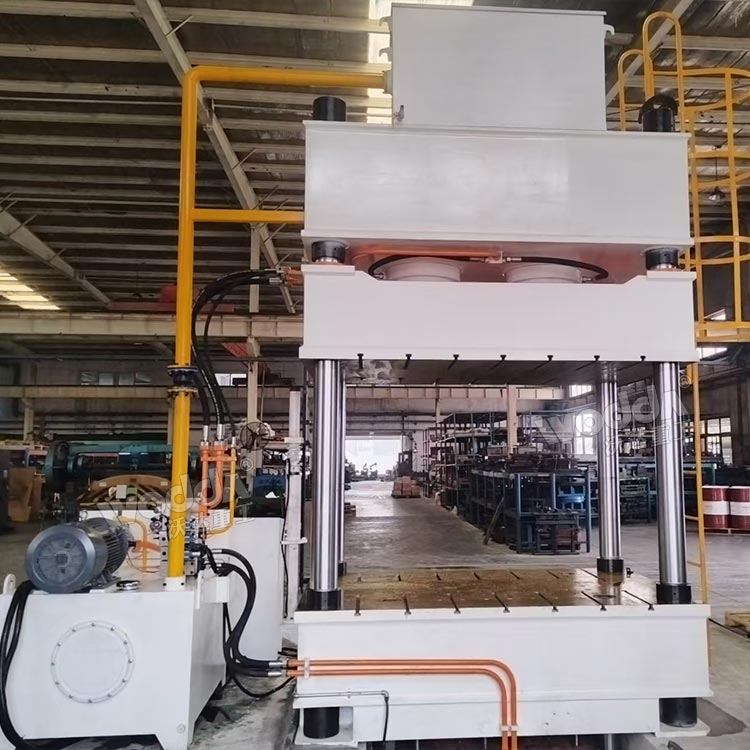

500噸拉伸液壓機帶液壓墊
500噸四柱拉伸液壓機性能特點：
1、四柱四螺母結構，導向精度高、壓機剛性好，壓機鎖緊螺母具有防松結構、精度保持性好。
2、油缸缸體及活塞桿采用鍛件，油缸精加工后進行珩磨處理，密封性好。
3、液壓電控集成安裝、壓機占地小、外形美觀。
4、液壓控制采用插裝閥集成系統，動作穩定、維修方便，液壓泵組采用立式安裝、壓機噪音小。
5、本壓機工作壓力、工作行程可在參數范圍內根據使用要求進行調整。
6、配置液壓墊和多頂桿，脫模效率高，多點頂出，可以有效地保護工件不受損。
山東沃達重工機床有限公司專業生產拉伸液壓機，更多相關產品請關注官網www.jiwf.cn
